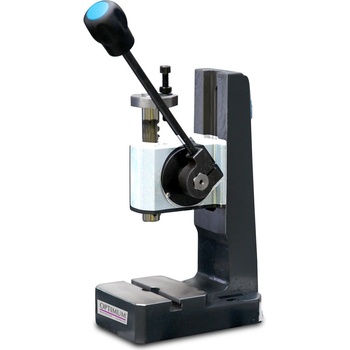

Optimum PD 3

Preciznost v každém stlačení

Hlavní přednosti

Ruční lis OPTIMUM® PD 3 je nepostradatelným pomocníkem pro každou jemnomechanickou dílnu, modelářské pracoviště nebo servis elektroniky. S lisovací silou 3 kN (cca 300 kg) vám umožní provádět přesné operace, jako je nýtování spojů, vysekávání otvorů do plechu či kůže, nebo citlivé lisování drobných ložisek a pouzder. Lis vyniká svou robustností při zachování kompaktních rozměrů a díky broušené tlačné tyči zaručuje dokonale plynulý a kolmý pohyb bez vůlí. 01

Tvrzená tlačná tyč

Broušený a tvrzený píst zajišťuje maximální přesnost a odolnost proti opotřebení i při dlouhodobém používání. 02

Vratná pružina páky

Ruční páka se po uvolnění automaticky vrací do horní polohy, což výrazně zrychluje opakovanou práci. 03

Univerzální T-drážka

Základna je vybavena 16mm T-drážkou pro snadné upevnění matric, svěráků nebo speciálních přípravků. 04

Nastavitelná výška

Pracovní rozsah 50–170 mm vám dovolí pracovat s různě vysokými obrobky a nástroji. 05

Stabilní litinová základna

Masivní konstrukce tlumí vibrace a poskytuje lisu potřebnou stabilitu pro precizní vysekávání. 06

Kompaktní rozměry

S hmotností 10 kg je lis snadno přemístitelný, ale zároveň dostatečně robustní pro profesionální nasazení.

Všestranný nástroj pro vaši dílnu

Využití

Nýtování kovů a kůže Vysekávání otvorů Lisování drobných pouzder Montáž ložisek Modelářské práce Opravy jemné mechaniky Protlačování čepů

Specifikace

Technické parametry

Lisovací síla 3 kN Cca 300 kg Co to znamená? Síla 3 kN odpovídá tlaku přibližně 300 kg, což je ideální pro nýtování a lisování drobných dílů. 3 kN lisovací síly vám dává dostatečnou rezervu pro jemné mechanické práce bez rizika poškození křehkých materiálů.

Zdvih pístu 30 mm Délka dráhy Co to znamená? Maximální vzdálenost, o kterou se píst posune při jednom plném pohybu páky.

Zdvih 30 mm je plně dostačující pro nýtování, vysekávání nebo zalisovávání ložisek do hloubky.

Pracovní výška 170 mm Max. prostor Co to znamená? Maximální výška obrobku, který můžete pod lis vložit (nastavitelná v rozsahu 50–170 mm).

Rozsah 50 - 170 mm umožňuje flexibilní nastavení podle výšky vašich nástrojů a přípravků.

Velikost drážky 16 mm T-drážka Co to znamená? Standardní rozměr drážky pro upnutí přípravků pomocí T-šroubů. 16 mm T-drážka v pracovním stole dovoluje bezpečné a pevné uchycení matric nebo svěráků.

Konstrukce a rozměry

Průměr pístu 10 mm

Průměr 10 mm tlačné tyče zajišťuje vysokou tuhost při bodovém zatížení a minimalizuje pružení materiálu.

Vyložení 80 mm

Vyložením 80 mm se rozumí vzdálenost od osy pístu k zadnímu stojanu. Udává, jak daleko od kraje obrobku můžete lisovat.

Rozměry pracovního stolu 110 × 100 mm

Pracovní plocha 110x100 mm poskytuje dostatek místa pro uložení matric a bezpečné podepření menších obrobků.

Hmotnost 10 kg

Váha 10 kg značí poctivou litinovou konstrukci, která se při lisování nekroutí a zaručuje stabilitu.

Klikněte na dlaždici nebo řádek parametru pro zobrazení vysvětlení

Co najdete v balení

Obsah balení 1

Ruční lis OPTIMUM® PD 3

Zkompletované tělo lisu s litinovou základnou 1× 2

Ruční ovládací páka

Páka s vratnou pružinou pro snadné ovládání 1× 3

Dokumentace

Návod k obsluze a technický list 1×

Často kladené dotazy

Otázky a odpovědi 01Musím lis přišroubovat k ponku?

Ano, pro bezpečnou práci a využití plné síly 3 kN důrazně doporučujeme lis pevně přišroubovat k pracovnímu stolu. Základna je pro tento účel vybavena montážními otvory. 02Jaká je údržba tohoto ručního lisu?

Údržba je minimální. Stačí pravidelně čistit a lehce mazat tlačnou tyč a ozubený převod vhodným strojním olejem nebo tukem, aby byl zachován hladký chod. 03K čemu slouží T-drážka v základně?

T-drážka umožňuje pevné upnutí přípravků, jako jsou nýtovací hlavičky, vysekávací matrice nebo svěráky. Díky rozměru 16 mm je kompatibilní s běžným upínacím nářadím. 04Zvládne tento lis i práci s kůží?

Rozhodně. Lis je velmi oblíbený u brašnářů pro nýtování, ražení log nebo vysekávání přesných otvorů, protože nabízí mnohem větší kontrolu než kladivo. 05Jak nastavím pracovní výšku?

Výška se nastavuje povolením a posunutím horní části lisu po nosném sloupu. Tím si nastavíte optimální mezeru (50–170 mm) podle velikosti vašeho obrobku.
