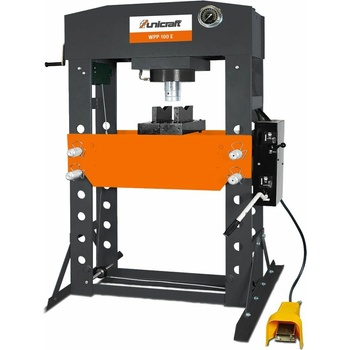

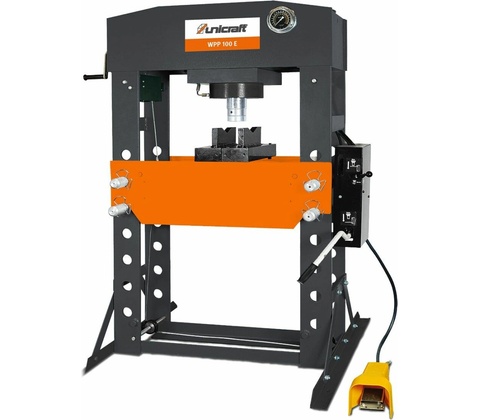

Unicraft WPP 100 E

Síla a variabilita v každém detailu

Hlavní přednosti

Hydraulický lis Unicraft® WPP 100 E je zkonstruován pro maximální všestrannost. Díky kombinaci ručního a pneumatického pohonu (vyžaduje připojení ke kompresoru) umožňuje obsluze volit mezi rychlým nájezdem pístu a vysoce citlivým lisováním. Píst je osazen integrovanou vratnou pružinou, která po uvolnění tlaku automaticky zajistí návrat do výchozí polohy, čímž výrazně zrychluje pracovní cyklus. Robustní, precizně svařovaný rám pohlcuje veškeré pnutí, zatímco velký glycerinový manometr umožňuje přesné sledování lisovací síly v každém okamžiku. 01

Tlaková síla 1000 kN

Obrovský výkon 100 tun dovoluje bezpečnou práci s nejtěžšími komponenty stavební a zemědělské techniky. 02

Kombinované ovládání

Nožní pneumatický pedál uvolňuje obě ruce pro manipulaci s obrobkem, ruční páka pak slouží pro finální jemné lisování. 03

Vratná pružina

Píst se po práci sám vrací nahoru, což eliminuje nutnost ručního zvedání a šetří čas i sílu obsluhy. 04

Svařovaný rám

Celistvá svařovaná konstrukce zaručuje vyšší tuhost a stabilitu ve srovnání s šroubovanými modely. 05

Průmyslový manometr

Velký budík s jasnou stupnicí dovoluje precizní odečítání tlaku, což je klíčové pro certifikované montážní procesy. 06

Široký pracovní prostor

Vnitřní šířka 787 mm a stavitelná výška až do 813 mm umožňují vkládání rozměrných svařenců a rámů.

Oblasti nasazení

Kde WPP 100 E exceluje

Servis těžkých nákladních vozidel Lisování ložisek a pouzder hřídelí Rovnání deformovaných dílů Školní dílny a učiliště Zkoušky svarových a materiálových vzorků Zámečnická a kovářská výroba Montážní práce v kovoprůmyslu

Technický list

Specifikace stroje

Lisovací síla 100 t Maximální výkon Co to znamená? Síla, kterou píst působí na obrobek. 100 tun je ideální pro zalisování i velmi těsných industriálních lícování.

Hydraulický systém pracuje s pístem o průměru 96 mm pro optimální přenos tlaku.

Zdvih pístu 300 mm Pracovní rozsah Co to znamená? Délka, o kterou se píst dokáže vysunout. 300 mm nabízí dostatek prostoru pro většinu dělících a lisovacích prací.

Rychlost spouštění pístu je nastavena na 3,33 mm/s pro bezpečnou a kontrolovanou manipulaci.

Hmotnost 666 kg Stabilita rámu Co to znamená? Vysoká vlastní váha zaručuje, že se lis při 100 tunách neprohýbá ani nekroutí, což je zásadní pro přesnost.

Masivní rozměry základny 1199 × 990 mm zajišťují skvělou stabilitu na dílenské podlaze.

Pneumatika 7,5 – 8,5 bar Pracovní tlak Co to znamená? Pro využití nožního pedálu je nutné připojení k běžnému dílenskému rozvodu stlačeného vzduchu.

Spotřeba vzduchu se pohybuje kolem 200 l/min, což zvládne většina středně velkých kompresorů.

Hydraulický systém a výkon

Maximální lisovací síla 100 tun

Stroj disponuje obrovskou silou 1000 kN, vhodnou pro průmyslové nasazení.

Olejová náplň lisu 5 litrů

Kompaktní uzavřený okruh vyžadující minimální údržbu.

Píst s vratnou pružinou Integrovaná uvnitř pístu

Zajišťuje bleskový návrat pístu do horní polohy po povolení vypouštěcího ventilu.

Pracovní prostor a rozměry

Maximální pracovní šířka 787 mm

Světlá vzdálenost mezi svislými sloupy rámu lisu.

Pracovní výška (min/max) 113 mm – 813 mm

Rozsah nastavení stolu umožňuje práci s malými díly i s vysokými hřídelemi.

Celkové rozměry (ŠxVxH) 1199 × 1848 × 990 mm

Industriální rozměry odpovídající stabilitě a nosnosti 100 tun.

Klikněte na řádek parametru pro zobrazení detailního vysvětlení

Doručená sestava

Rozsah dodávky 1

Unicraft® WPP 100 E

Základní jednotka 100t lisu s manometrem a pedálem 1× 2

Sada prismatických bloků

Masivní hranoly ve tvaru V pro fixaci hřídelí a kulatiny 1× sada 3

Ruční páka

Pro jemné ovládání hydraulické pumpy 1×

Často kladené dotazy

Otázky a odpovědi 01Můžu lis používat i bez kompresoru?

Ano, model WPP 100 E je vybaven klasickou ruční pumpou. Pokud nemáte k dispozici stlačený vzduch, můžete tlak vyvíjet ruční pákou. Nožní ovládání přes pedál je však mnohem rychlejší a pohodlnější. 02K čemu slouží prismatické bloky v balení?

Tyto hranoly jsou nezbytné, pokud potřebujete rovnast nebo lisovat kulatý materiál, jako jsou hřídele, trubky nebo čepy. Hranoly zajistí, že se kulatina pod tlakem nesmekne, což je klíčové pro bezpečnost i přesnost práce. 03Je nutné tento lis kotvit k podlaze?

Při hmotnosti 666 kg je lis velmi stabilní. Nicméně z hlediska bezpečnosti práce a eliminace jakéhokoliv pnutí rámu při maximálním tlaku 100 tun důrazně doporučujeme lis ukotvit pomocí kotevních šroubů do betonového základu. ️ Rada specialisty Tomek Nářadí:

WPP 100 E je poctivý kus oceli pro ty, kteří nepotřebují plnou elektrohydrauliku, ale vyžadují vysokou pracovní sílu. Pro dosažení nejlepších výsledků doporučuji pravidelně čistit a promazávat pístnici a vodítka pracovního stolu. Pokud budete využívat nožní pneumatické ovládání, dbejte na to, aby byl stlačený vzduch čistý a suchý (používejte filtrační jednotku). Kvalitní úprava vzduchu radikálně prodlouží životnost těsnění pneumatického pístu. Při lisování ložisek se vždy ujistěte, že tlak působí kolmo – předejdete tím poškození sedla ložiska i pístu lisu.
